Mesin Roll Forming Atap Profil Trapezoidal R-72 R-101 Kaliber 22 Hingga 32 Populer Meksiko
1. Parameter Teknis Mesin Atap Seng
|
Bahan Gulungan
|
Ketebalan Bahan
|
0.3-0.8mm Baja Warna PPGI, baja galvanis
|
|
Lebar Bahan
|
1220mm
|
|
MESIN ROLL
|
Struktur Rangka
|
Rangka 350H
|
|
Stasiun Roller
|
Sekitar 24 stasiun roller
|
|
Poros Roller
|
Baja Padat 76mm 45#, Presisi
|
|
Bahan Poros
|
Baja Padat 45#, Presisi
|
|
Info. Roller
|
Baja 45# dikeraskan berlapis krom
|
|
Transmisi
|
Rantai 1 inci
|
|
Daya Motor
|
7.5KW
|
|
Kecepatan Output
|
Sekitar 0-12m/menit
|
|
PEMOTONGAN
|
Tipe Pemotongan
|
Otomatis Hidrolik
|
|
Pisau Pemotong
|
Cr12Mov, kekerasan 60-62℃
|
|
HIDROLIK
SISTEM
|
Pemasangan
|
di dalam, mudah dioperasikan
|
|
Motor Pompa
|
4KW
|
|
KONTROL
SISTEM
|
Kontrol Elektrikal
|
PLC dengan layar sentuh
|
|
Kontrol Panjang
|
Encoder Omron
|
|
Toleransi Panjang
|
±1.5mm
|
2. Daftar Mesin Atap
|
Dekoder pasif 5T
|
1 set
|
|
Film plastik
|
1 set
|
|
Perangkat pra-potong manual
|
1 set
|
|
Mesin roll forming utama
|
1 set
|
|
Mesin potong hidrolik
|
1 set
|
|
Kotak Kontrol PLC
|
1 unit
|
|
Stasiun hidrolik
|
1 unit
|
|
Meja keluar pasif
|
2 unit
|
|
Penutup pengaman
|
1 unit
|
3. Gambar Profil Mesin Atap
Ini adalah profil berusuk dengan konfigurasi trapesium yang diproduksi di pabrik menggunakan mesin rolling stasioner dari gulungan baja Ternium Zintro, Ternium Zintro Alum, atau Ternium Pintro, yang dirancang untuk digunakan sebagai penutup dengan pemasangan terekspos.
Lembaran bergelombang R72 adalah laminasi baja yang memiliki profil trapesium yang dapat disesuaikan dengan berbagai macam konstruksi dan dapat berfungsi baik di atap maupun di dinding dan pagar.
Lembaran R101 adalah profil berusuk persegi panjang yang menawarkan ketahanan struktural yang besar; Karena profil trapesiumnya, lembaran ini digunakan sebagai penutup dengan pemasangan terekspos dan untuk fasad serta dinding plester. Dalam jajaran lembaran baja bergelombang kami, R101 mungkin adalah yang terlaris, karena dapat disesuaikan dengan jumlah bangunan yang tak terbatas, di antara aplikasi di mana lembaran bergelombang R101 dapat digunakan adalah: Gudang komersial dan industri, mal, fasilitas olahraga, gimnasium, lumbung, pabrik, dan lainnya.
5. Aplikasi
Dinding, atap, dan plester bangunan industri, gudang, dan konstruksi pada umumnya.
-
Atap Industri & Komersial Besar: Ini adalah penggunaan utama untuk profil R101. Cakupan efektifnya yang lebih luas (sekitar 101 cm atau 1,01 m) dan kekuatan struktural yang lebih tinggi membuatnya sangat cocok untuk atap besar pabrik industri, gudang, dan struktur komersial
-
Dinding dan Pagar: Juga digunakan untuk pelapis dinding pada pabrik dan gudang.
-
Struktur Lainnya: Lembaran R101 dapat digunakan dalam aplikasi seperti atap perumahan (untuk tampilan logam modern), pusat perbelanjaan, dan kemungkinan beberapa bangunan pertanian

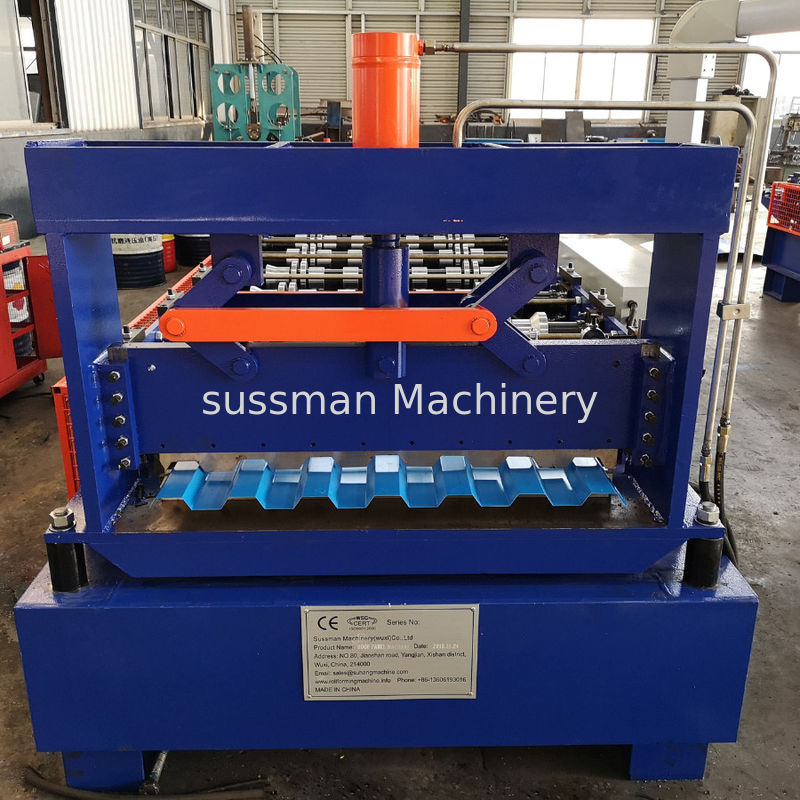

5. Foto Mesin Atap
