Detail produk:
|
| Bahan: | 0.15mm-0.3mm PPGI | Kecepatan bergulir: | 12-15 m / mnt (tidak termasuk waktu pemotongan) |
|---|---|---|---|
| Stasiun Roller: | Sekitar 20 stasiun | Bahan Roller: | 45 # menempa baja, dilapisi dengan krom |
| Bahan rantai: | 45 # baja tempa dengan pendinginan frekuensi, 12A | Bahan pemotongan: | Cr12Mov dengan memadamkan HRC58-62 ° |
| Toleransi: | ± 1.5mm | Tipe: | Mesin Roll Forming Panel bergelombang |
| transmisi: | Dengan rantai 1,2 inci | Dimensi: | 9500 * 1600 * 1200 mm |
| tegangan: | 380V, 50HZ, 3 fase | Sistem kontrol: | PLC dengan layar sentuh |
| Cahaya Tinggi: | Lembaran atap mesin roll forming,logam atap roll membentuk mesin |
||

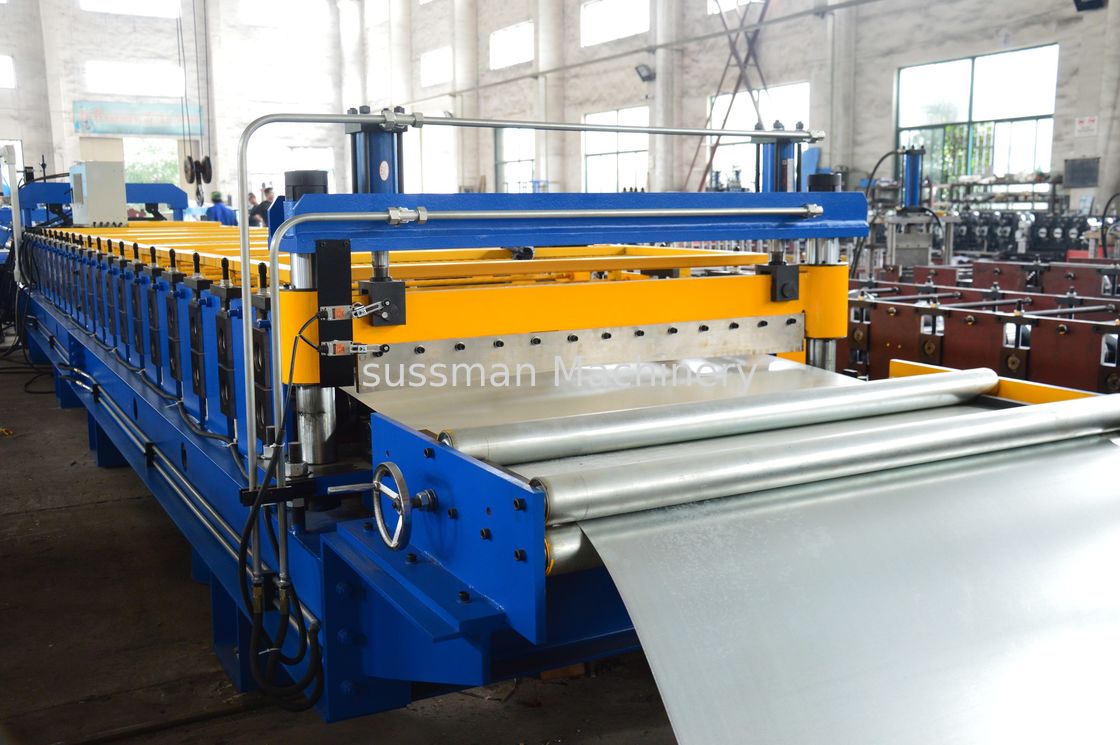

Mesin Roll Forming Panel Bergelombang PPGI 0,15-0,3mm Dengan Chain Drive 1,2 inci
Data teknis
| Item no | Deskripsi | Spesifikasi yang ditawarkan |
| 1.0 | Mesin roll forming | |
| 1.1 | Kecepatan bergulir | 12-15 m / mnt (tidak termasuk waktu pemotongan) |
| 1.2 | Ketebalan bergulir | 0.15mm-0.3mm PPGI |
| 1.3 | Bahan baku | Gulungan dicat warna |
| 1.4 | Motor utama | 7.5KW |
| 1.6 | Dimensi | Tentang 8000 × 1600 × 1200 (mm) |
| 1.7 | Lebar efektif | 825mm |
| 1.8 | Feeding lebar Coil | 1000mm |
| 1.9 | Stasiun roller | Sekitar 20 stasiun |
| 1.10 | Bahan roller | 45 # menempa baja, dilapisi dengan krom |
| 1.11 | Diameter poros | Φ76mm |
| 1.12 | Transmisi | Dengan rantai 1,2 inci |
| 1.13 | Bahan rantai | 45 # baja tempa dengan pendinginan frekuensi, 12A |
| 1.14 | Bahan pemotongan | Cr12Mov dengan memadamkan HRC58-62 ° |
| 1.15 | Toleransi | 10m + -1.5mm |
| 1.16 | Stasiun hidrolik | 4kw |
Proses Teknis
Uncoiling — Memberi makan dengan panduan — Roll forming — cutting — Pengumpulan produk
Daftar mesin:
| Tidak | Nama | Mengetik | jumlah |
| 1 | De-coiler pasif 5 ton | RF-RP18-63.5-825 | 1 set |
| 2 | Mesin roll forming utama | RF-RP18-63.5-825 | 1 set |
| 3 | Kotak kontrol | RF-RP18-63.5-825 | 1 unit |
| 4 | Stasiun hidrolik | RF-RP18-63.5-825 | 1 unit |
| 5 | Tabel Pasif Keluar | RF-RP18-63.5-825 | 2 unit |
| 6 | Penutup jala | RF-RP18-63.5-825 | 1 unit |
Detail setiap bagian:
1. Pemotongan
(1) Memotong setelah membentuk: Potong lembaran setelah roll membentuk sesuai panjang yang dibutuhkan
(2) Gerakan pemotongan: Mesin utama otomatis berhenti dan pemotongan akan berlangsung. Setelah pemotongan, mesin utama akan mulai secara otomatis.
(3) Bahan pisau: CR12dengan perlakuan panas
(4) Pengukuran panjang: Pengukuran panjang otomatis
(5) Toleransi panjang: 10m +/- 2mm
2. Keluar meja:
Ukuran: 2000 * 1350 * 1000mm, dua ukuran
3. Kotak Kontrol: Panasonic
(1) Pemasok daya: 380V, 50 Hz, 3Phase (disesuaikan dengan permintaan)
(2) pengukuran panjang & kuantitas secara otomatis;
(3) panjang & kuantitas dikendalikan oleh PLC,
(4) Panjang ketidaktepatan dapat diubah dengan mudah.
(5) Panel kontrol: Sakelar jenis tombol dan layar sentuh
(6) Satuan panjang: milimeter (diaktifkan pada panel kontrol)
