T Grid Roll Forming Machine Metal Stud Membuat Peralatan 8-15m / Min
Daftar Mesin T Bar Utama
| Daftar mesin | 3 ton de-coiler pasif | 2 set | |
| Perangkat meninju hidrolik | 3 set | |
| Mesin roll forming utama | 1 set | |
| Kotak Kontrol PLC | 1 unit | |
| Stasiun hidrolik | 1 unit | |
| Mengunci perangkat untuk sendi | 1 unit | |
| Keluar meja | 2 unit | |
| |

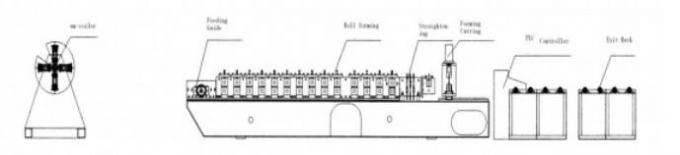

Profil dan gambar standar
Proses teknologi:
Decoiler — feedingwithguide — Rollforming —— hydraulicpinging —— Pemotongan — Pengumpulan produk
Bagian luar mesin:
| Item | Spesifikasi | Keterangan |
| Bahan kumparan | Ketebalan bahan | 0,3-0,5 mm galvanis PPGI | |
| De-coiler | Berat | 3 ton manual | |
| Knurls | Dua sisi | 1 set gulungan | |
| Meninju | angka | 3 set | |
| Membentuk sistem | Kecepatan Bergulir | 10-15 m / mnt | |
| Stasiun Rol | Sekitar 16 stasiun membentuk | |
| Bahan Rol | Gcr15 Steel dengan quenching | |
| Bahan Poros | 45 # Diameter Baja 75mm poros | |
| Maim Motor Power | 7,5 kw | |
| Kekuatan pemotongan hidrolik | 4 kw | |
Pemotongan sistem | Bahan Pemotongan | CR12 dengan perawatan memuaskan | |
| Kekerasan | HRC58-62 | |
| Toleransi | + -1.5mm | |
| Pisau pemotong | 1 set pisau pemotong | |
| Sistem kontrol listrik | Sumber Listrik | 380V, 50 HZ, 3 fasa | |
| Sistem pengaturan | PLC dengan layar sentuh Jepang Panasonic dan Yaskawa Brand | |
| Sistem bersama | stasiun | Sekitar 5 stasiun | |
| Berat | TON | Sekitar 3 ton | |
| Way Of Drive | | Gear box | |
| Ukuran mesin | mm | Panjang 7500mm * Lebar 800mm * Tinggi 800m | |
Foto komponen mesin
Decoiler 3 ton pasif
Diameter dalam Coil: ￠ 350mm ～ 450mm
Max out diameter kumparan: ￠ 800mm
Ekspansi: dengan 4 telapak tangan, dengan rem
Max Coil Width: 500mm
Memotong jalan:
(1) Pemotongan gerak: Mesin utama berhenti dan kemudian memotong secara otomatis. Setelah pemotongan, mesin utama dimulai ulang secara otomatis.
(2) Bahan pisau: CR12 dengan perlakuan panas
(3) Pengukuran panjang: Secara otomatis
(4) Toleransi panjang: + 0,5mm
(5) Untuk mendapatkan profil yang sempurna, kami merekomendasikan pemotongan pasca hidrolik dengan mengubah cetakan pemotongan. Mudah dioperasikan.
Kotak kontrol
-
- (1) Pemasok daya: 440V, 50 Hz, 3Phase (disesuaikan dengan permintaan)
- (2) Pengukuran panjang & kuantitas secara otomatis;
- (3) Panjang & kuantitas dikendalikan oleh PLC,
- (4) Ketidaktelitian panjang dapat diubah dengan mudah.
- (6). Panel kontrol: Sakelar jenis tombol dan layar sentuh
- (7) Bahasa di layar sentuh: Inggris dan Cina
- (8) Satuan panjang: milimeter (diaktifkan pada panel kontrol)
