0.8-1.2mm C63 C75 C100 C150 Mesin rangka baja gauge ringan

Mesin Rangka Baja Pengukur Ringan 0.8-1.2mm C63 C75 C100 C150

Spesifikasi Utama

Deskripsi Peralatan


Spesifikasi Utama:
Ukuran 100*41mm
Ketebalan 0.8-1.2mm (Kumparan Galvanis G300-G550 dan Aluzinc)
Lebar pengumpanan 193mm
Kecepatan Produksi Standar 300-700m/jam
Kecepatan produksi maks 25m/menit
Motor utama motor servo 7.5kw
Pemasok daya 380V 50Hz 3 fase atau sesuai permintaan Anda
Stasiun hidrolik 7.5kw
Kapasitas tangki hidrolik: 100L
Pendingin hidrolik: Pendingin kipas
Tekanan hidrolik: set komputer
Rangka dan cetakan pelubang: Lubang sekrup, chamfer, lubang slot, potong flens, lubang pipa, suspensi, pemotongan
Toleransi: +- 0.5mm
Pencetak inkjet: EC-JET
Ukuran mesin: 5000*1000*1500mm
Berat: 3000kg
Warna: sesuai permintaan Anda
De-colier: bantalan 3 ton, decoiler otomatis

Perangkat lunak desain VERTEX BD
1. Struktur dinding, lantai, dan atap diproduksi secara otomatis, menghemat waktu desain.
2. Pemodelan 3D otomatis, memastikan akurasi 100%.
3. Dengan fungsi proyek analisis, perangkat lunak dapat menghitung daya dukung.
4. Buat peta 3D kerangka kerja dan tampilan dekorasi 3D.
5. Seluruh kerangka bangunan dapat dipecah menjadi gambar unit independen.
6. Hitung daftar material, termasuk baja, pelat, bahan insulasi termal, pintu dan jendela, sekrup dan
material pencocokan lainnya.
7. Buat data yang diproses termasuk benda kerja yang ditandai, berlabuh dengan peralatan.
8. Biaya pemeliharaan dan pelatihan perangkat lunak.
9. Biaya pemeliharaan dan pendukung adalah USD 2200.00/Tahun. Ini untuk pembaruan perangkat lunak dan opsional.

Deskripsi peralatan
1). Uncoiler kepala tunggal vertikal otomatis: 1 set
a. Menggunakan desain pengencangan tangan, ID Koil: 460mm-520mm, OD koil: 1400mm, Pemuatan: 3000kg
b. Konversi frekuensi penguraian otomatis
c. Daya: 2.2KW

2). Rangka: Menggunakan pengelasan pelat baja, anil keseluruhan untuk perawatan stres, untuk memastikan penggunaan jangka panjang tanpa deformasi; dan
Pemrosesan pusat permesinan CNC untuk memastikan akurasi dimensi.

3). Lengkungan: Lengkungan utama adalah struktur kotak, kotak adalah pemrosesan pusat permesinan CNC, lengkungan tambahan adalah struktur independen.

4). Cetakan bergulir: Baja cetakan Cr12mov, setelah vakum dikeraskan HRC60-62 ° untuk memperbaiki lubang dan ujung muka, CNC bubut
menyelesaikan permukaan rol.

5). Sumbu utama: Bahan untuk baja perkakas 40Cr, pendinginan dan temper perlakuan panas, finishing penggilingan eksternal

6). Sistem penggerak: Motor servo dan tautan peredam, antara roda dengan operasi perendaman oli roda gigi gigi keras presisi, untuk memastikan penggunaan waktu yang lama tanpa keausan.

7). Sistem hidrolik
a. Struktur penyimpanan energi, penghematan energi dan perlindungan lingkungan
b. Komponen hidrolik: Produk Jerman Rexroth

8). Cetakan pelubang
Bahan model cetakan digunakan baja perkakas S45C, sisipan cetakan dengan baja berkualitas tinggi D2 atau SKD11, bagian cetakan dengan beras Jepang
produk.

9). Bagian listrik
a. Pengontrol gerak dan PLC asli yang diimpor
b. Komponen tegangan rendah merek kelas satu internasional

10). Pencetak inkjet CNC
a. Konfigurasi pencetak inkjet elektronik berbasis pelarut berkualitas tinggi kelas industri, penulisan cetak jelas dan padat, mudah
instal
b. Tinta berbasis pelarut umum, mudah dibeli, dan ekonomis untuk digunakan
c. Secara otomatis mencetak secara otomatis dihasilkan oleh perangkat lunak desain, tanpa intervensi manusia
d. Dengan sistem kontrol produksi Frame Mac LGS maker dapat menambahkan informasi tambahan apa pun, seperti, nama perusahaan, logo, situs web, dan sebagainya.

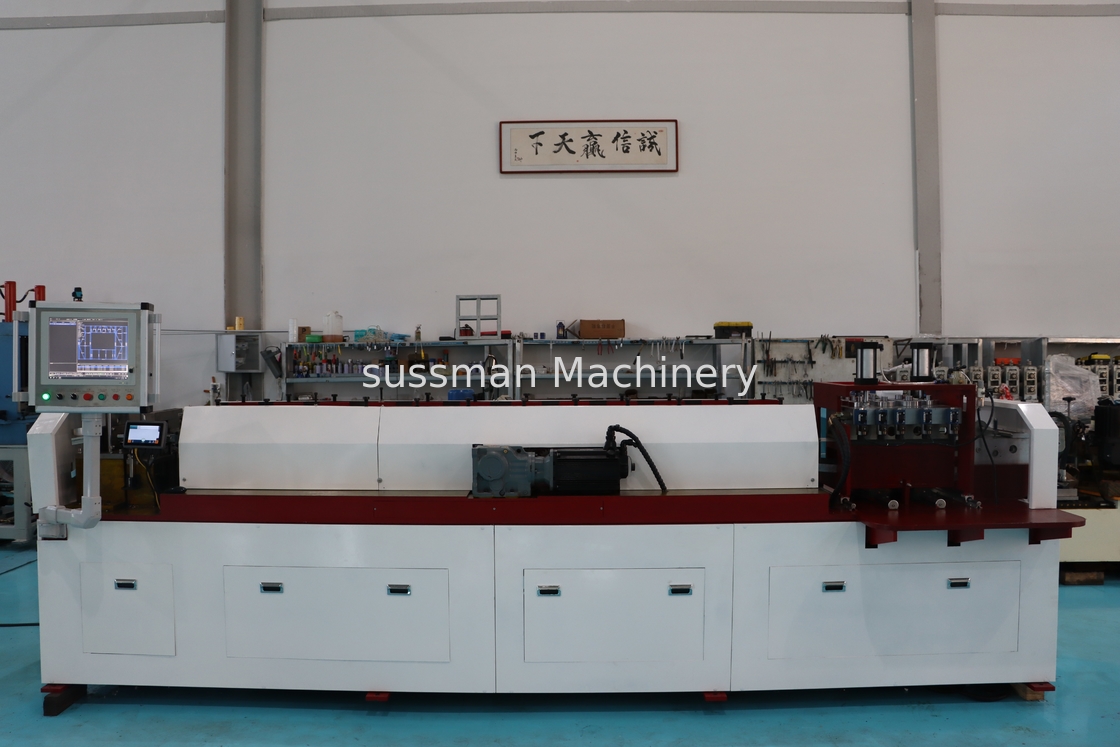

Foto mesin kami

Aplikasi mesin LGSF terutama dalam industri konstruksi, di mana rangka baja pengukur ringan semakin populer karena banyak keuntungannya. Beberapa aplikasi umum meliputi:

1. Konstruksi perumahan: Rangka baja pengukur ringan semakin digunakan dalam bangunan perumahan, termasuk rumah keluarga tunggal, rumah kota, dan kompleks apartemen bertingkat banyak. Mesin LGSF dapat menghasilkan tiang dinding, rangka atap, kaso lantai, dan komponen lain yang diperlukan untuk struktur ini.

2. Konstruksi komersial: Sistem LGSF juga digunakan dalam bangunan komersial seperti kantor, sekolah, rumah sakit, dan ruang ritel. Mesin LGSF dapat membuat komponen baja yang dibutuhkan untuk partisi interior, dinding eksterior, sistem langit-langit, dan elemen struktural lainnya.

3. Konstruksi modular: Rangka baja pengukur ringan sangat cocok untuk konstruksi modular di luar lokasi, di mana seluruh modul bangunan dibuat di pabrik dan kemudian diangkut ke lokasi konstruksi untuk perakitan. Mesin LGSF memainkan peran penting dalam memproduksi komponen rangka baja untuk modul ini.

4. Renovasi dan retrofitting: Sistem LGSF menawarkan fleksibilitas dan kemudahan pemasangan, membuatnya cocok untuk proyek renovasi dan retrofitting. Mesin LGSF dapat secara efisien menghasilkan komponen baja khusus yang dapat dengan mudah diintegrasikan ke dalam struktur yang ada.

Penggunaan mesin LGSF dalam konstruksi menawarkan beberapa manfaat, termasuk waktu konstruksi yang lebih cepat, penghematan biaya, daya tahan, dan fleksibilitas desain. Mesin-mesin ini memungkinkan produksi komponen baja yang presisi dan terstandarisasi, memastikan perakitan berkualitas tinggi dan akurat di lokasi.
