0.2-2.0mm Ketebalan baja galvanis dipotong ke panjang dan mesin celah

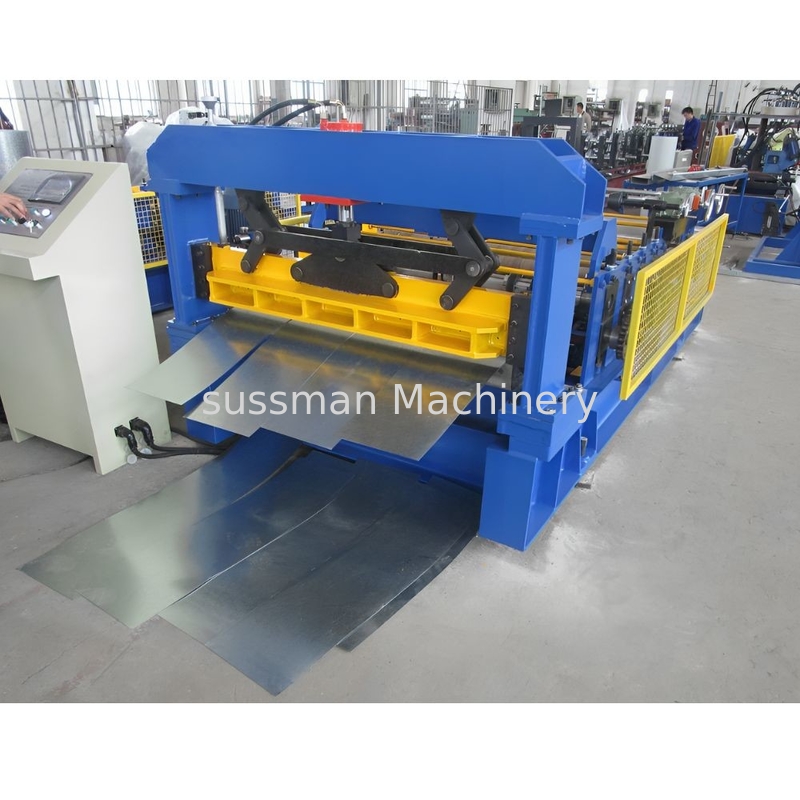

0.2-2.0mm Mesin Potong dan Slitting Lembaran Baja Berlapis Seng

Mesin 'Fixed Length Cutting and Slitting' adalah peralatan khusus yang digunakan dalam industri pemrosesan dan manufaktur logam. Mesin ini terutama melakukan dua fungsi:

1. Pemotongan Panjang Tetap (CTL):

   • Fungsi:Mesin ini akan memotong gulungan logam secara terus menerus menjadi lembaran atau strip logam dengan panjang tertentu.
   • Proses Teknis:Gulungan logam dimasukkan ke dalam mesin, dan mesin akan memotong gulungan tersebut secara akurat menjadi lembaran atau strip logam dengan panjang yang dibutuhkan berdasarkan parameter yang telah ditentukan (dimasukkan oleh operator atau dikendalikan oleh sistem komputer). Proses teknis ini sangat cocok untuk memproduksi lembaran atau strip logam yang dapat langsung digunakan untuk pemrosesan atau manufaktur selanjutnya.

2. Slitting:

   • Fungsi:Mesin ini juga dapat memotong gulungan logam menjadi strip tipis dengan lebar tertentu.
   • Proses Teknis:Setelah gulungan logam dimasukkan ke dalam mesin, gulungan tersebut akan dipotong secara membujur oleh beberapa bilah potong atau pisau bundar, sehingga menjadi strip yang lebih tipis. Proses teknis ini memungkinkan produsen untuk menghasilkan banyak strip logam yang lebih tipis dari satu gulungan yang lebih lebar. Slitting biasanya digunakan untuk memproduksi gulungan atau strip dengan lebar yang berbeda, untuk memenuhi kebutuhan spesifik pelanggan, atau untuk mengoptimalkan tingkat pemanfaatan material dalam proses manufaktur selanjutnya.

Parameter

1. Bahan lembaran yang dapat diproses:Gulungan baja berlapis seng, gulungan baja karbon, dan gulungan aluminium
2. LembaranKetebalan:0.2-2.0mm ;​​
3. Lebar lembaran:1250mm;
4. Kecepatan Lini:0-10m/menit;
5. Kapasitas Beban:5tonHidrolik;
6. Diameter dalam gulungan:φ 480 -510mm;
7. Diameter luar gulungan:≤φ1400mm;
8. Diameter rol perata:φ60
9. Jarak antara rol perata:65mm
10. Bahan rol perata:40Cr, Kekerasan:HRC52-60
11. Daya:440VTiga FaseListrik60Hz ;
12. Toleransi ketidaksejajaran sudut:≤±2mm/2000mm
13. Toleransi panjang pemotongan:≤±2mm/2000mm
14. Penyesuaian penggulungan atas dan bawah:
15. 4 titik ke atas, 5 titik ke bawah.
16. Tinggi unit pemotong sama dengan tinggi meja kerja tipe ganda yang dapat dipindahkan.
17. Kotak listrik mengadopsi struktur terintegrasi tipe gantung, yang dapat dihubungkan ke kotak kontrol listrik di kedua sisi mesin.

Unit hidrolik terintegrasi dengan mesin utama, sehingga troli dapat dipindahkan dengan mudah.

Sistem kontrol hidrolik

Memastikan penggunaan komponen hidrolik

Tekanan kerja sistem hidrolik adalah 6.3-16MPa

Kapasitas tangki oli hidrolik adalah 80L atau lebihSistem kontrol listrik:

PLC dan layar sentuh

Mode kontrol PLC, dikendalikan melalui layar sentuh.
