Mesin Lipat dan Pemotong Baja Berwarna Berkecepatan Tinggi 6 Meter Panjang 0,8-1,0mm Ketebalan 1842mm Lebar
1. Parameter Teknis
a. Parameter bagian mesin:
1) Tipe: WHZW6000
2) Panjang kerja: 6200mm
3) Kepala pencet: 7
4) Berat: 5400kg
5) Kekuatan menekan: 130kn
6) Kisaran lentur: 0-1250
7) Kedalaman tenggorokan:: 800mm ((Max. lebar kerja bahan dalam penjepit)
8) Lapisan meja kerja rendah: mundur dan maju 27mm, dengan quad 12,7mm dapat ketuk
ke bawah
9) Lebar atas dan bawah meja kerja:28mm
10) Hinge: paralel empat tiang yang terhubung
11) Komponen aksi meja kerja: silinder minyak ganda hidrolik
12) Waktu lingkaran: Max. batas lentur mengambil sekitar 12 detik
13) Kekuatan motor stasiun hidrolik:11kw
14) Kekuatan total: 11,5kw
15) Ukuran garis besar panjang × lebar × tinggi:9395 × 1842 × 1375mm
b. Parameter sistem pemotong:
1) Jenis: pisau putar
2) Diameter: Ø100mm
3) Bahan: W18Cr4V
4) Sistem penggerak: motor hidrolik dan rantai untuk transmisi
5) Perangkat panduan: tetapkan rel linear rolling pada meja kerja rendah folder
6) Kecepatan pemotongan: sekitar 0,8 m/detik
7) Jarak pemotongan: sekitar 50mm dari bagian atas pisau berdiri
c. Parameter kemampuan melipat dan memotong:
1) Ketebalan lentur maksimum 0,8mm panel baja (intensitas output ≤ 250Mpa)
1.0mm panel aluminium lunak
2) Max. panjang lentur 8000mm
3) Ketebalan celah maksimum 0,8mm panel baja (intensitas output ≤ 250Mpa)
1.0mm panel aluminium lunak
4) Dimensi lipat minimal 10mm (ketebalan panel < 1,2mm)
20mm ((ketebalan panel ≥ 1,2mm)
d. Parameter sistem tenaga hidrolik:
1) Tipe: Kompensasi tekanan dan beban tekanan induksi sistem
2) Kapasitas: 11kw 150bar 40L/min
3) Kapasitas tangki minyak: 180L
4) Sumber daya: tiga fase 380VAC/50Hz, fase tunggal 220VAC kontrol
sumber daya
e. Parameter sistem kontrol komputer
1) Sistem: PC industri dan encoder putar untuk mengontrol sudut lentur
2) Sistem penentuan lokasi kontrol numerik:Sistem servo untuk mengontrol panjang lentur
secara otomatis
3) Meja operasi: layar operasi yang dipasang pada lengan ayunan, yang memiliki
dan fungsi manual
4) Program sudut: 0-1250 dengan 10 sebagai akurasi,input pada layar
5) Pengendalian meja kerja bagian atas: pengendalian inci dengan mengayuh tangan dan pedal pada
kotak kontrol
6) Pengendalian meja kerja rendah: gunakan tiang pengendalian ketika kontrol manual, gunakan tombol
ketika kontrol otomatis
7) Pengendalian Slitting: tombol untuk mengontrol ke depan berhenti dan kembali
8) Hentian darurat: pedal panjang untuk kontrol
2. Proses teknis:
| 1 |
program |
| 2 |
set workpiece |
| 3 |
Penentuan posisi fender belakang |
| 4 |
Pengetikan benda kerja |
| 5 |
membungkuk |
| 6 |
Bagian kerja longgar |
| 7 |
menggulingkan |
| 8 |
Penentuan posisi fender belakang |
| 9 |
Pengetikan benda kerja |
| 10 |
Bagian kerja longgar |
| 11 |
Pengungkapan |

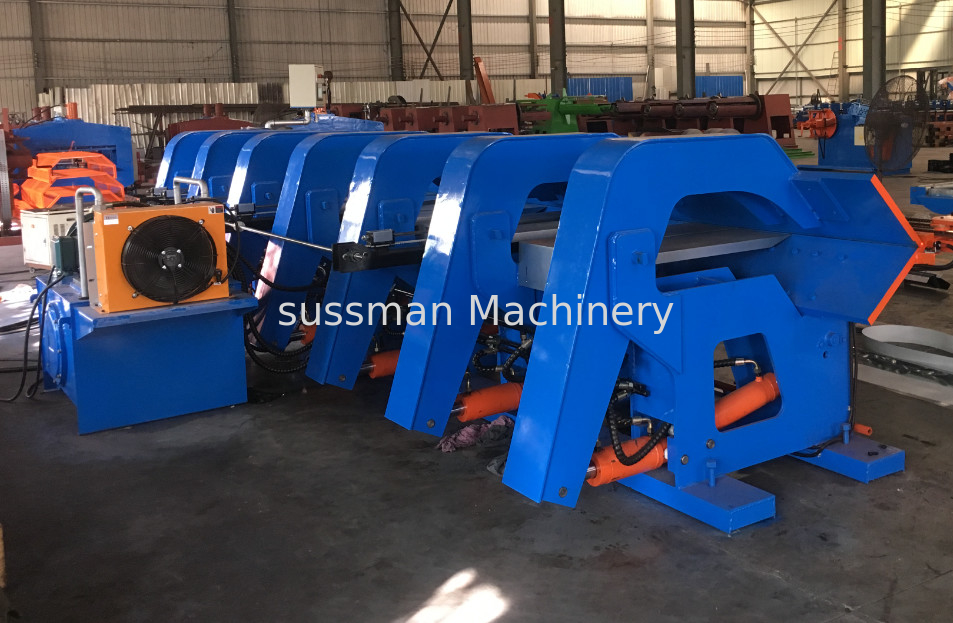

3. Gambar rinci
4.Sussman Mesin
Sussman Machinery ((Wuxi) Co., Ltd. mengkhususkan diri dalam bahan bangunan struktur baja ringan.itu selalu desain dan memproduksi berbagai jenis profil mesin roll membentukProduk utama pabrik adalah mesin frame ringan, pre-cat baja membentuk mesin, glazed Tile membentuk mesin, otomatis C / Z Purlin membentuk mesin, lantai dek membentuk mesin,Mesin pembentuk pengaman, Down Pipe forming machine, The whole carriage plate for car beam unit, Steel storage unit, etc. Total memiliki 100 jenis dalam 20 serius. produk yang banyak digunakan di gudang, bangunan pabrik,supermarket, Rumah Perawat, villa, perumahan, rumah kaca dan proyek konstruksi lainnya.
Pabrik kami dapat memenuhi permintaan perusahaan konstruksi, industri otomotif, perusahaan produksi besi dan baja.memiliki desain yang sangat efisien, manufaktur, penjualan tim berkualitas tinggi. mesin ini meliputi di 30 provinsi di Cina dan worldwile.
Perusahaan selalu mematuhi konsep "kualitas pertama, integritas pertama, layanan cepat, inovasi berkelanjutan".penerapan manajemen ilmiah canggih, dan berusaha untuk membuat kualitas produk yang lebih baik dan lebih baik.Mesin roll forming dapat dirancang sesuai dengan profil pelangganTerima kasih atas dukungan dan kepercayaan dari pelanggan domestik dan asing.
