1.5-2.0mm Mesin Pembentuk Roll Beam Box Racking Beam

Mesin Roll Forming Balok Kotak Balok Racking Otomatis 1,5-2,0mm

Mesin pembuat gulungan balok kotak dikembangkan untuk menghasilkan balok, dipasang di antara tiang rak tegak

Biasanya ada dua jenis: 1) kedua balok C digulung pada mesin pembuat gulungan kemudian disambung dalam pembentuk gulungan gabungan untuk mendapatkan balok kotak;

2) satu balok dibentuk pada mesin roll forming secara langsung untuk mendapatkan balok kotak.

Peralatan tersebut terdiri dari de-coiler hidrolik, mesin roll forming, servo mengikuti bagian pemotongan, Auto terbalik, mesin lipat dan sistem kontrol kelistrikan dll.


Spesifikasi Utama Mesin Rack Beam

1. Bahan Pelat yang Cocok: ketebalan baja hitam 1,2-2mm

2. Kecepatan pembentukan: 0~15M/Menit

3. Mesin pembentuk: sekitar 19 stasiun+5 stasiun

4. Bahan Roller: Gcr15, Quench HRC58-62 Berlapis Krom

5. Bahan Poros: 45# Baja Canggih (Diameter: 76mm), pemurnian termal

6. Sistem yang digerakkan: digerakkan oleh gear box

7. Daya Utama dengan peredam: 7,5*2KW

8. Pemotongan: Pemotongan gergaji terbang

9. Seluruh mesin dikendalikan oleh komputer industri-PLC.

10 PLC, Bahasa Inggris dan Cina

11. Layar Sentuh-- Jepang

12. Encoder--Omron, Jepang

13. Suku cadang listrik--Schneider

Komponen Mesin Rack Beam



Alur Kerja Mesin Rack Beam

De-coiler hidrolik-- mesin roll forming ---> perangkat pemotong ---> Otomatis terbalik--> meja mesin lipat-Out


Referensi Profil Rack Beam

Dalam sistem rak palet gudang, kami dapat memproduksi lebih banyak mesin seperti mesin roll forming balok langkah, mesin roll forming rak tegak dan mesin roll forming panel rak (pelat kotak), dll.

Mesin roll forming termasuk suku cadang

1. De-coiler hidrolik 3 ton

Diameter: ekspansi 460-520mm.

Ekspansi: hidrolik

Kapasitas: 3000kg per mandrel

Lebar Kumparan Maks: 500mm

Tarik rem tegangan dengan katup penyesuaian tegangan rem variabel

2. Mesin pembuat gulungan utama

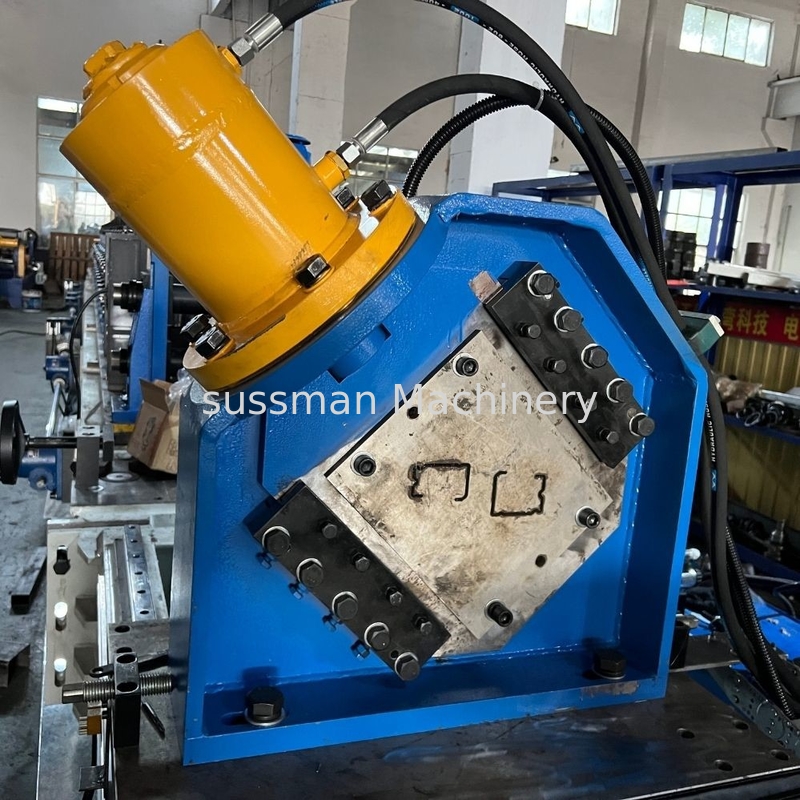

3. Pemotongan: Gergaji terbangpemotongan

Pemotongan setelah pembentukan: Potong lembaran setelah pembentukan gulungan sesuai panjang yang dibutuhkan, pemotongan gergaji terbang

Gerakan pemotongan: Mesin utama memotong secara otomatis, dan pemotong akan bergerak maju dan mundur pada rel pemandu tanpa henti.

Pengukuran panjang: Pengukuran panjang otomatis

Toleransi panjang: 6m+/- 0,5mm


4. Perangkat terbalik otomatis

Pemeliharaan dan servis mesin

Perawatan harian dengan perawatan yang cermat berperan penting dalam memperpanjang waktu pengoperasian peralatan dan kualitas rolling plank. Oleh karena itu, silakan lakukan hal-hal berikut ini dalam keseharian Anda

1. Tangki hidrolik harus diisi dengan oli hidrolik 32# atau 46# sebelum digunakan. Jumlah minyak tergantung pada tanda minyak
2. Sering-seringlah menambahkan dan memulaskan pelumas pada bagian luar. (Seperti rantai penggerak, Gunting, roda gigi, rol,)
3. Sering-seringlah menyeka debu permukaan roller dan terutama saat bekerja di luar ruangan. Jika Anda tidak menggunakannya untuk waktu yang lama, Anda harus memulaskannya
mesin dan pelumas pada permukaan roller dan Anda perlu membersihkannya saat digunakan lagi nanti.
4. Jika peralatan tidak digunakan dalam waktu lama, sebaiknya gunakan kain plastik atau benda lain untuk menutupinya dan perhatikan untuk menghindarinya.
hujan dan lembab, terutama kotak pengontrol listrik
5. Alat pemotong harus menambahkan pelumas ke tempat yang membutuhkan pelumas sesuai permintaan
6. Biasanya melihat stasiun hidrolik dan jumlah oli mesin perlambatan, Anda harus menambahkan waktu ketika jumlah oli
kekurangan
7. Komponen kelistrikan harus dijamin dapat berfungsi di lingkungan yang kering, seperti lembab. Hujan seharusnya terus bekerja setelah pengeringan.
