Professional Simple Hydraulic Steel Slitting Lines Metal Slitting Machine
  • Professional Simple Hydraulic Steel Slitting Lines Metal Slitting Machine

Professional Simple Hydraulic Steel Slitting Lines Metal Slitting Machine

Place of Origin Wuxi, China
Nama merek Sussman
Sertifikasi CE, SGS, ISO
Nomor model RF-SM
Rincian Produk
ketebalan kumparan baja:
1.0-2.5mm atau disesuaikan
lebar pelat koil:
1250mm
kecepatan menggorok:
0-40m / mnt
Decoiler Kapasitas:
5 ton
Nama Produk:
Garis menggorok baja
Nomor menggorok:
10pcs
Cahaya Tinggi:

Steel Coil Slitting Line

,

Metal Slitting Machine

Ketentuan Pembayaran & Pengiriman
Minimum Order Quantity
1 set
Harga
negotiable
Packaging Details
Film and steel
Waktu pengiriman
75 HARI
Supply Ability
10 sets/month
Deskripsi Produk

(1.0-2.5) x1250mm Sederhana Hidraulik Garis Slitting Kecepatan 0-40m / mnt

1. Parameter Teknis

  • Bahan pelat melingkar yang dapat diproses: berlaku untuk baja galvanis dan HRS: 450Mpa;
  • Ketebalan pelat melingkar: 1.0—2.5mm;
  • Lebar pelat melingkar 1250mm;
  • Ketepatan toleransi lebar celah: ± 1. 5mm;
  • Kecepatan menggorok: 0-40m / mnt;
  • Memuat kapasitas mesin de-coiler (mesin makan): 8T;
  • ID Coil: 508mm;
  • Coil OD: 1400mm;
  • Pisau diameter pivot pisau pemotong: 200mm; bahan 40Cr;
  • Bilah menggorok 200 × 340 × 15;
  • Bahan pisau menggorok: 6CrW2Si;
  • Jumlah celah: 10 buah untuk 2.5mm (Maks)
  • Kekerasan bilah: HRC58 ° —60 °;
  • ID Recoiler: 508mm;
  • Daya: 380V listrik tiga fase: 50Hz;
  • Wadah: satu 40GP dan satu 20GP

2. Perangkat Tersusun

2.1 Hydraulic de-coiler

  • Mendukung gulungan baja dan uncoiling
  • Tekanan hidrolik mendorong gerakan orientasi level dan lanskap
  • Ini dirancang tanpa motor pada uncoiler.

2.2 Perangkat cubitan dan tekan hidrolik

  • Ini terdiri dari penyangga bawah (bingkai), lengan penekan dan pemandu hidraulik, pembuka kumparan, sekop hidraulik, perangkat kepala, pinch hidrolik dan perangkat perataan pendahuluan, perangkat daya, dll.
  • Akan lebih mudah untuk memberi makan material ke kemajuan selanjutnya terutama untuk material tebal di atas 2mm.
  • Roller umpan digerakkan oleh motor 4KW yang akan memudahkan pengisian bahan.

  • Perangkat rol dua penjepit adalah untuk memberi makan lembaran pembuka langsung ke stasiun berikutnya. Rolnya adalah
  • dilengkapi dengan motor 4KW.

2.3 Mesin Slitting

  • Sistem penggerak terdiri dari dudukan drive, 500 deselerator, motor kontrol konversi frekuensi 55KW,
  • kotak distribusi roda gigi, coupler, poros dan penutup koneksi.
  • Bagian utama terdiri dari alas, braket tetap, blok geser besar 2 pivot blade, braket bergerak, blok geser, perangkat penyetel depan dan belakang kurung dan perangkat pengangkat pivot blade, bilah penopang, bilah penopang, penutup isolasi dan cincin karet , dll.
  • Bagian utama mengadopsi hidraulik, memindahkan braket yang sangat nyaman untuk mengganti bilah
  • Dan motor 0.25Kw menggerakkan poros ke atas untuk mengangkat ke atas dan ke bawah untuk menyesuaikan jarak sesuai dengan ketebalan baja.

2.4 Jamnya Memo

  • Ini terdiri dari dasar, poros dan piring dari bahan tepi, roda gesekan, rantai pendukung roda, rantai,

  • 350 deselerator dan mesin listrik 4Kw.

  • Desain kepala ganda membuatnya aman untuk dioperasikan.

2.5 Tabel Transisi

  • Tabel ini harus disiapkan oleh pelanggan

2.6 Ketegangan Berdiri

  • terdiri dari dasar, pra-membagi poros, braket, poros pers, perangkat lembab hidrolik dan poros hidrolik mengangkat perangkat ke bawah.
  • Di bagian keluar, dirancang meja pengangkat untuk memberi makan strip baja yang dipotong tepat ke dalam recoiler yang akan membuatnya mudah dioperasikan.

2.7. Recoiler Hidraulik

  • ons dasar, bingkai bantalan, poros recoiler, perangkat ekspansi hidrolik recoiling, diperluas

  • piring recoiling, bantalan lengan bergerak, mendukung 650 deselerator, kontrol konversi frekuensi 55KW

  • motor.

  • Lengan pers dipasang pada recoiler untuk melilitkan masing-masing gulungan satu per satu dan memastikan kualitas recoiling.

2.8 Mobil Bongkar Hidraulik

  • Mobil dapat membawa kumparan pemisah dan mengangkat ke atas dan ke bawah serta dapat digerakkan.

  • Di kedua sisi, ada dilengkapi dengan lubang pipa yang untuk memperbaiki gulungan jadi dari slide.

2.9 Sistem Kontrol Listrik

  • Motor: Motor konversi frekuensi XIANGDIAN
  • Elemen listrik: DELIXI

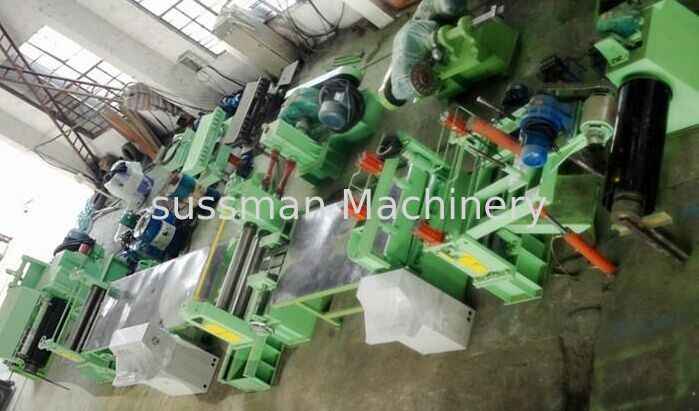

3. Foto Mesin
