Detail produk:
|
Ketebalan bahan: | 1.5-3.0 mm | Lebar: | 80-300mm |
---|---|---|---|
Cutter Bahan: | Baja Cr12Mov | Pemasok listrik: | 380V atau disesuaikan |
Sistem pemotongan: | Pasca Pemotongan | Stasiun Roller: | Stasiun 18 |
Cutting hidrolik: | 7.5kw | Nama Produk: | c saluran baja roll membentuk mesin |
Cahaya Tinggi: | c z purlin roll membentuk mesin,z purlin mesin roll forming |

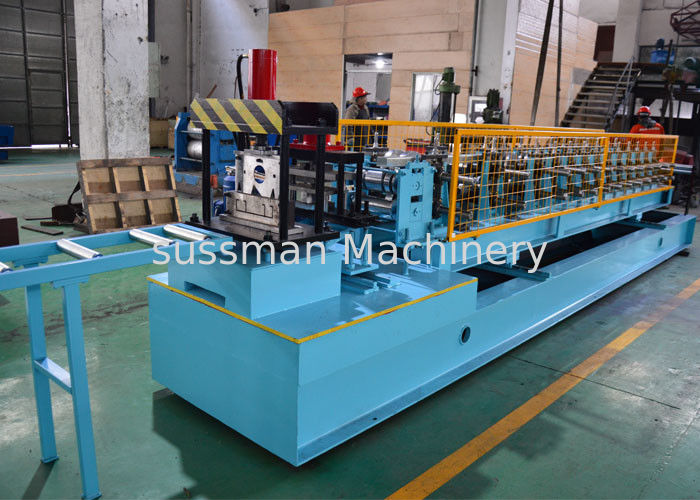

C Lip Mild Steel Purlin Mesin, C Lipped Channel Mesin Roll Forming
Mesin purlins ini diproduksi oleh bahan baku berkualitas yang disetujui berdasarkan teknik profesional kami yang berpengalaman. Purlins yang ditawarkan banyak digunakan dalam konstruksi bangunan dan dapat dibuat dalam berbagai bentuk, ukuran dan ketebalan.
Bahan gelung | Ketebalan bahan | 1.5-3.0mm |
Lebar | dari 80mm hingga 300mm | |
Tinggi | 40-100mm | |
De-coiler | Berat | Decoiler manual 3 ton |
Sistem pembentukan | Kecepatan bergulir | 0-12 m / mnt |
Stasiun Roller | Sekitar 18 stasiun terbentuk | |
Bahan Roller | Gcr15 Steel dengan pendinginan | |
Bahan Poros | 45 # Baja Diameter 76mm poros | |
Daya Motor Utama | 11KW | |
Daya potong hidrolik | 7.5KW | |
Sistem pemotongan | Bahan Pemotongan | CR12 dengan pengobatan pendinginan |
Kekerasan | HRC58-62 | |
Toleransi | + -1.5mm | |
Pisau pemotong | 1 set pisau pemotong | |
Sistem kontrol listrik | Sumber Listrik | 380V, 50HZ, 3 fase |
Sistem pengaturan | PLC dengan layar sentuh | |
Berat | Sekitar 6 ton | |
Cara Berkendara | Didorong rantai |
Parameter Teknis CZ Purlin
Nama Peralatan | Kuantitas |
Uncoiler pasif 3T | 1 set |
Mesin roll forming utama | 1 set |
Pemotongan pasca hidrolik | 1 set |
Meninju hidrolik | 1 set |
Stasiun hidrolik | 1 set |
Meja 4 meter | 1 set |
Kotak kontrol | 1 unit |
Alur kerja
Decoiler — memberi makan dengan panduan — membentuk gulungan — meninju & memotong — berlari keluar meja
Setiap bagian dari mesin
1.3T Pasif De-coiler
Diameter: ekspansi 460-520mm.
Kapasitas: 3000kg
Lebar Max Coil: 500mm
2.Leveling perangkat
Letakkan bahan baku (pelat baja) melalui pantai untuk pembuatan dan proses, 4 down dan 3 up, dapat menjamin bahwa produk rapi, paralel dan semuanya seragam.
7 roll level, 3 roll up dan 4 roll down
Diameternya Ø 76mm, chrome dan perlakuan panas HRC60 untuk mengamankan permukaan yang halus.
3. Perangkat meninju dan memotong
Ini mengadopsi penggerak hidrolik dan lokasi otomatis untuk memutuskan
dimensi dan memotong produk sasaran
Komponen: Berisi satu set blade, satu silinder hidrolik, dan satu mesin pemotong
bahan pisau potong: Baja Cr12 Mov dengan perawatan tinggi
tekanan stasiun hidrolik: 20 MPa
Kumparan hidrolik: 46 #
4. Kotak Kontrol:
(1) Pemasok daya: 380V, 50 Hz, 3Phase (disesuaikan dengan permintaan)
(2) Panel kontrol: Sakelar jenis tombol dan layar sentuh
(3) Bahasa di layar sentuh: Bahasa Inggris dan Bahasa Mandarin
(4) Pengukuran panjang & kuantitas secara otomatis.
(5) Panjang & kuantitas dikendalikan oleh PLC.
(6) Panjang ketidaktepatan dapat diubah dengan mudah.
